            Przygotowanie filtrów

Jeżeli jakość obrazu obserwowanego na podglądzie wciąż nie jest zadowalająca (np. zbyt duże śnieżenie lub inne niepożądane objawy typowe dla mocno zużytej kasety VHS), możesz spróbować zaaplikować podczas przechwytywania dodatkowe filtrowanie obrazu. W ramce „Przydatne filtry...” pokrótce opisaliśmy najciekawsze naszym zdaniem filtry wchodzące w skład pakietu VirtualDub Filter Pack. Teraz przedstawimy, w jaki sposób stosować filtrowanie przechwytywanego obrazu na przykładzie jednego z filtrów – 2D Cleaner.

Mając uruchomiony program VirtualDub w trybie przechwytywania,

z menuVideowybierzFilters.


Zobaczysz puste na razie oknoFilters. Kliknij w nim przyciskAdd. Pojawi się oknoAdd Filterz listą wbudowanych w VirtualDub filtrów. Ponieważ chcemy zastosować dodatkowy filtr z zestawu VD Filter Pack, kliknijLoad.

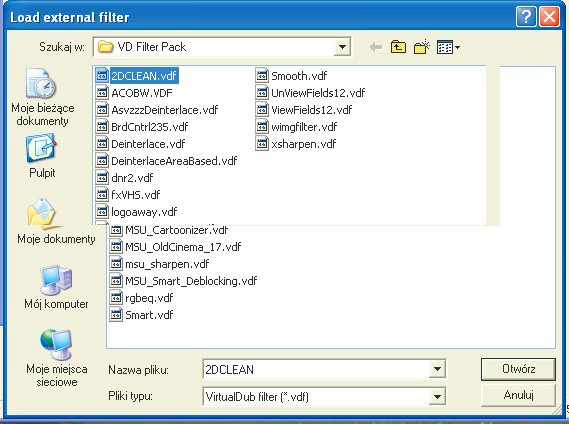

W oknieLoad external fileprzejdź do foldera, w którym zainstalowałeś zestaw dodatkowych filtrów (domyślnie jest to folder: C:\Program Files\VD Filter Pack). Zaznacz element2DCLEAN.vdfi kliknijOtwórz

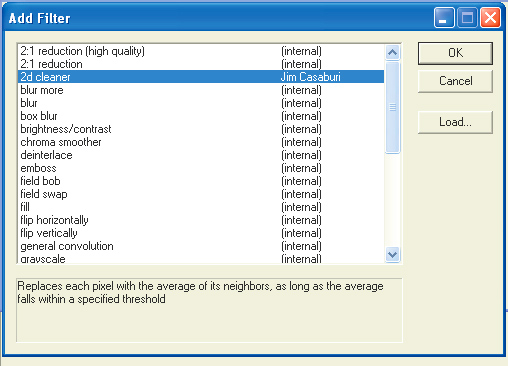

Dodany filtr pojawi się na liście filtrów w oknieAdd Filter. W naszym przykładzie jest to filtr2d cleaner. Zaznacz go i kliknijOK.

Zobaczysz okno konfiguracyjne wybranego filtra. W przypadku wybranego przez nas filtra pojawi się okno2d cleaner. Możesz w nim ustawić czułość wygładzania szumu threshold for blending (im większa wartość – maks. 255, tym silniejsze wygładzanie; nie należy przesadzić, bo obraz może stracić kontury nie będące szumem, lecz istotnymi szczegółami) oraz promień działania dookoła piksela źródłowego radius and source pixel. Na początek zastosuj domyślne ustawienia, klikając OKi jeszcze raz OK.

Jeżeli będziesz chciał zmodyfikować ustawienia filtra, wybierz ponownie z menu Video pozycję Filters (pamiętaj, że cały czas pracujesz w programie VirtualDub działającym w trybie przechwytywania), a następnie w oknie Filterszaznacz wiersz z nazwą działającego filtra i kliknij przycisk Configure.

W analogiczny sposób aplikujesz przechwytywanym strumieniom wideo wszystkie pozostałe filtry. Nie musisz się ograniczać do stosowania jednego filtra. Możesz przyporządkować kilka filtrów przechwytywanemu obrazowi. Miej tylko na uwadze kolejność ich działania. Przykładowo zastosowanie filtra wyostrzającego przed usunięciem szumu prawie na pewno pogorszy jakość obrazu. Kolejność filtrów ustawiasz, zaznaczając filtr na liście i klikając, zależnie od potrzeby, przycisk Move Up lub Move Down.

Przydatne filtry poprawiające jakość nagrania

Jakość obrazu przegrywanego z kaset VHS często pozostawia wiele do życzenia. Magnetyczna technika zapisu na tego typu nośnikach ma to do siebie, że nagranie z czasem traci na jakości. Możesz próbować ratować jakość starych nagrań, odpowiednio filtrując przechwytywany obraz. Spory zestaw filtrów jest wbudowany w sam program VirtualDub. Jednak my proponujemy zastosowanie rozszerzonego zestawu VD Filter Pack.

Opis co bardziej przydatnych filtrów (do przegrywania kaset VHS) wchodzących w skład wspomnianego zestawu zamieszczamy poniżej.

2D Cleaner– działanie tego filtra polega na uśrednianiu pikseli obrazu. Możesz regulować promień owego uśredniania oraz czułość. Wynikiem działania filtra jest usunięcie szumu przy jednoczesnym pozostawieniu ostrych konturów obrazu.
Dynamic Noise Reduction– filtr ten redukuje dynamiczny szum bez rozmycia szczegółów obrazu. Jest szczególnie przydatny, gdy wynikowy materiał będzie zapisywany z wykorzystaniem kompresji MPEG (dotyczy to także opisywanego przez nas formatu DivX).

FxVHS– filtr przeznaczony właśnie do nagrań na kasetach VHS. Łączy w sobie usuwanie szumu z jednoczesnym wyostrzaniem szczegółów obrazu.

Smart Smoother– szczególną zaletą tego filtra jest to, że skutecznie usuwa nie tylko szum w przechwytywanym analogowym nagraniu wideo, ale równie dobrze radzi sobie z błędami obrazu (w szczególności z tzw. artefaktami blokowymi ) charakterystycznymi dla zbyt silnie skompresowanych plików MPEG.

Automatic correction of white balance– filtr poprawiający niekiedy kolorystykę przechwytywanego wideo; ma wbudowane także funkcje odszumiające obraz.

Logoaway– interesujący filtr ułatwiający usunięcie widocznego stale w jednym miejscu ramki obrazu logo (np. logo stacji TV).

                    VirtualDub i jego filtry

W VirtualDubie jest już pokaźna lista filtrów gotowych do zastosowania w naszym klipie. Widnieje także opcja 'Load' co pozwala na wprowadzenie do programu kolejnych filtrów.
Przyciskami 'Add' i 'Delete' odpowiednio dodajemy, usuwamy zaznaczony filtr. Pozycje 'Move Up', 'Move Down' zmieniają kolejność nakładania filtrów na obrabiany klip. Oczywiście jest możliwe stosowanie kilku filtrów jednocześnie, jak również, klika razy tego samego.

Poniżej znajdują się przykłady zastosowań niektórych filtrów (przepraszam za nie najlepszą jakość podglądu, lecz zależy mi na objętości przedstawionego materiału). W niektórych pozycjach (np. motion blur) zobaczysz 'no preview'. Jest to spowodowane tym, że na statycznym obrazie trudno jest dostrzec działanie danego filtra.
